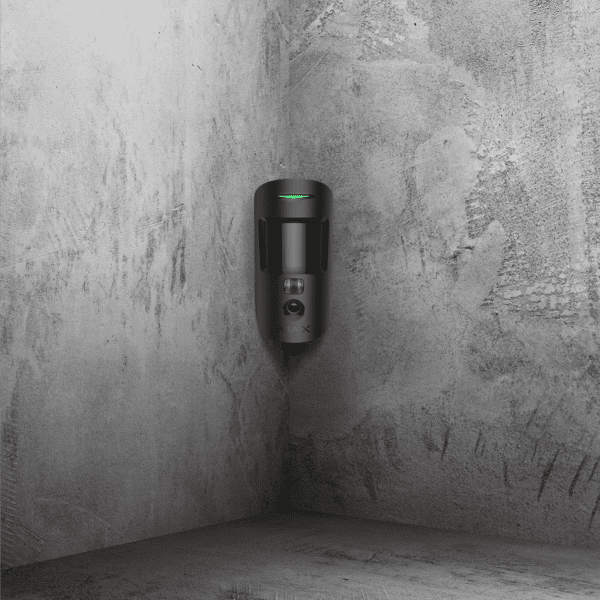

MotionCam Jeweller
Detector inalámbrico de movimiento que toma fotos por alarmas
Especificaciones técnicas
|
Modelos de hub compatibles
- Hub 2 (2G)
- Hub 2 (4G)
- Hub 2 Plus
- Hub Hybrid (2G)
- Hub Hybrid (4G)
Repetidores compatibles
Tecnología de comunicación Jeweller
Tecnología de comunicación inalámbrica patentada para transmitir alarmas y eventos.
Características clave
- Comunicación bidireccional.
- Protección antisabotaje avanzada.
- Cifrado por bloques con una clave dinámica.
- Notificaciones instantáneas.
- Configuración remota a través de las apps Ajax.
Potencia radiada aparente (PRA) máxima hasta 20 mW
Modulación de la señal de radioGFSK
Alcance de la señal por radio hasta 1.700 m Entre el detector y el hub o repetidor de señal de radio, sin obstáculos. Calcular el alcance de la señal por radio en la instalación.
Comunicación cifrada Todos los datos que se almacenan y transmiten están protegidos por el cifrado de bloques de clave dinámica.
Salto de radiofrecuencia La comunicación por radio utiliza el salto de frecuencia para prevenir las interferencias de radio y la inhibición.
Tecnología de comunicación Wings
Tecnología de comunicación inalámbrica patentada para transmitir verificaciones fotográficas.
Características clave:
- Comunicación bidireccional.
- Cifrado por bloques con una clave dinámica.
- Protección antisabotaje avanzada.
- Recarga del paquete de datos en caso de errores de transmisión.
- Comprobación de entrega de fotos.
Alcance de la señal por radio hasta 1.700 m Entre el detector y el hub o repetidor de señal de radio, sin obstáculos. Calcular el alcance de la señal por radio en la instalación
Comunicación cifrada Todos los datos que se almacenan y transmiten están protegidos por el cifrado de bloques de clave dinámica.
Salto de radiofrecuencia La comunicación por radio utiliza el salto de frecuencia para prevenir las interferencias de radio y la inhibición.
|
Sensor 1 × sensor PIR
Distancia de detección de movimiento hasta 12 m. Cuando se instala a una altura de 2,4 m.
Ángulos de detección de movimiento horizontal: 88.5° ; vertical: 80º
Velocidad de detección de movimiento de 0,3 a 2,0 m/seg. La dirección de la lente del detector debe ser perpendicular a una supuesta ruta de intrusión a la instalación.
Sensibilidad 3 niveles. Ajustada por un PRO o por un usuario con derechos de administrador en la app Ajax.
Inmunidad a mascotas peso: hasta 20 kg ; estatura: hasta 50 cm
Prevención de falsas alarmas SmartDetect ; Algoritmo de software.
Compensación de temperatura Detección efectiva de movimiento a temperaturas de −10 °C a +40 °C.
Foto por alarma Se activa una cámara incorporada si el detector está armado y se detecta movimiento.
Resolución de la foto
- 640 × 480 px
- 320 × 240 px (predeterminado)
- 160 × 120 px
Ajustada por un PRO o por un usuario con derechos de administrador en la app Ajax.
Retroiluminación IR Para fotografía nocturna y condiciones de poca luz.
Imágenes en una serie
- de 1 a 5 imágenes con resolución de 320 × 240 px o 160 × 120 px
- de 1 a 3 imágenes con resolución de 640 × 480 px
Ajustada por un PRO o por un usuario con derechos de administrador en la app Ajax.
Tiempo de entrega de la foto
- hasta 7 s: resolución de 160 × 120 px
- hasta 9 s: resolución de 320 × 240 px
- hasta 20 s: resolución de 640 × 480 px
Cuando el hub está conectado a través de Ethernet o de 4G y la intensidad de la señal Wings entre el hub y el dispositivo es de 2 a 3 barras. El tiempo de entrega de la foto cuando el detector está conectado a través de un repetidor está disponible aquí.
Recomendaciones
Se recomienda instalar el detector a una altura de 2,4 m.
El dispositivo está diseñado para usar solo en interiores.
Protección antisabotaje
Interruptor antisabotaje
Alertas de intentos de arrancar el detector de la superficie o quitarlo del panel de montaje.
Protección contra falsificacion
autenticación de dispositivos
Detección de pérdida de comunicación en 36 s. El tiempo de detección depende de la configuración de Jeweller o Jeweller/Fibra.
Alimentación 2 × baterías CR123A. Hasta 4 años de duración de la batería.
Dimensiones 135 × 70 × 60 mm
Peso 167 g
Rango de temperatura de funcionamiento de −10 °C a +40 °C
Humedad de funcionamiento hasta 75%
Clasificación de protección IP50
|
Inteligencia contra falsas alarmas
Hemos combinado ópticas especiales con un filtro de software para falsas alarmas en detectores de movimiento. Junto con una instalación profesional, ofrece una alta precisión de detección.
Lente especial
El patrón de las secciones de la lente Fresnel está diseñado para que los diagramas de la radiación infrarroja de una persona, de un animal y del ruido térmico tengan diferencias significativas. Grandes secciones de la lente capturan la radiación a nivel de la cabeza y del torso de un adulto. Las secciones más pequeñas hacen que el diagrama sea más detallado. La lente del MotionCam Jeweller proporciona al detector información precisa sobre el objeto térmico en la zona de detección y la naturaleza de su movimiento.
Instalación profesional
La instalación del MotionCam Jeweller en el lugar correcto, a la altura óptima y perpendicular a la ruta de intrusión probable garantiza un diagrama térmico informativo. Mejora significativamente la precisión de la detección. La instalación profesional también hace que la función de inmunidad a mascotas sea más efectiva.
Filtro para interferencias térmicas
El detector analiza instantáneamente el diagrama térmico del sensor: la intensidad de la radiación infrarroja, el tamaño del punto de calor, la velocidad del movimiento, el tiempo en la zona de detección y otros parámetros.
Los ingenieros de Ajax han analizado miles de activaciones de sensores IR causadas por personas, animales e interferencias térmicas y han desarrollado SmartDetect. El algoritmo del software encuentra marcadores de falsas alarmas al instante y con alta precisión. Como resultado, el detector responde con precisión ante una persona sin molestar al usuario con falsas alarmas.
Compensación de temperatura
La compensación de temperatura es un mecanismo del software que mantiene el contraste del diagrama térmico incluso si la temperatura ambiente es una temperatura cercana a la del cuerpo humano.
Con cada medición de la temperatura ambiente, el detector corrige los datos del sensor PIR según la tabla de coeficientes almacenada en su memoria. El detector es efectivo en todo el rango de temperatura de funcionamiento.
Nivel de sensibilidad
Con el ajuste de sensibilidad, el detector se adapta a las condiciones de una estancia en particular, teniendo en cuenta las posibles interferencias térmicas o mascotas. El cambio de la configuración de sensibilidad afecta los marcadores según los cuales se filtran las falsas alarmas.
Con baja sensibilidad, es menos probable que el detector responda incluso a una mascota activa. Y con alta sensibilidad, provocará la alarma en caso de cualquier movimiento en la zona de detección.
La sensibilidad se configura en la app Ajax, tanto en el lugar como de forma remota.
